BMW 3 시리즈(E90, E91, E92, E93)(2005~2010) - 퓨즈 박스
2024. 5. 21. 19:02ㆍ올드카,클래식카
728x90
728x90
생산연도: 2005년, 2006년, 2007년, 2008년, 2009년, 2010년

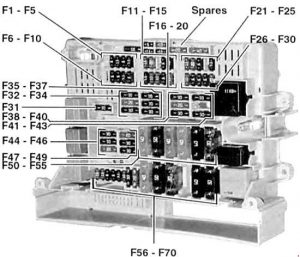

글로브 컴파트먼트 뒤(2007년 3월까지)
| 퓨즈 | 암페어 등급 [A] | 설명 |
| F1 | — | — |
| F2 | 5 | 다이버시티 안테나 |
| F3 | 20 | 조수석 난방 |
| F4 | 5 | 자동차 접근 시스템 |
| F5 | 7,5 | 루프 기능 제어 센터 |
| F6 | 15 | 변속기 제어 모듈 |
| F7 | 20 | 보조 히터 제어 모듈 |
| F8 | 5 | CD 체인저 다이버시티 안테나 |
| F9 | 10 | 액티브 크루즈 컨트롤 |
| F10 | — | — |
| F11 | 10 | 라디오 |
| F12 | 20 | 컨버터블 탑 또는 선루프 제어 루프 기능 센터(FZD) |
| F13 | 5 | 아이드라이브 컨트롤러 |
| F14 | — | — |
| F15 | 5 | AUC 센서 |
| F16 | 15 | 어느 한 쪽 |
| F17 | 5 | 전화 꺼내기 상자 전화 송수신기 |
| F18 | 5 | CD 체인저 |
| F19 | 7,5 | 컴포트 액세스 제어 모듈 전면 도어 외부 핸들 제어 모듈 사이렌 및 틸트 경보 센서 |
| F20 | 5 | DSC 트랜스퍼 케이스 제어 모듈 |
| F21 | 7,5 | 운전석 도어 스위치 클러스터 외부 백미러 |
| F22 | 10 | 종방향 역학 관리 견인 히치 해제 스피커 |
| F23 | 10 | 디지털 튜너 위성 라디오 |
| F24 | 5 | 타이어 공기압 제어(RDC) |
| F25 | 10 | 앞좌석 안전벨트 포지셔너 제어 모듈 |
| F26 | 10 | 변속 선택기 조명 전화 꺼내기 상자 전화 송수신기 |
| F27 | 5 | 운전석 도어 스위치 클러스터 전화 송수신기 |
| F28 | 5 | 루프 기능 제어 센터 주차 거리 제어(PDC) |
| F29 | 5 | AUC 센서 앞좌석 열선 모듈 |
| F30 | 20 | 12볼트 유틸리티 소켓 전면 시가 라이터 |
| F31 | 20 | CCC/M-ASK 라디오 |
| F32 | 30 | 운전석 히팅 모듈 운전석 시트 모듈 |
| F33 | 30 | 앞좌석 제어 |
| F34 | 30 | 사운드 시스템 앰프 |
| F35 | 30 | DSC |
| F36 | 30 | 발밑 모듈 |
| F37 | 30 | 운전석 제어 |
| F38 | 30 | 트랜스퍼 케이스 제어 모듈 |
| F39 | 30 | 와이퍼 |
| F40 | 20 | 연료펌프(EKPS) |
| F41 | 30 | 발밑 모듈 |
| F42 | 30 | 트레일러 모듈 |
| F43 | 30 | 헤드라이트 워셔 펌프 |
| F44 | 30 | 트레일러 모듈 |
| F45 | 40 | 액티브 스티어링 |
| F46 | 30 | 뒷유리 성에 제거 장치 |
| F47 | 20 | 트레일러 소켓 |
| F48 | 20 | 후방 와이퍼 및 워셔 제어 |
| F49 | 30 | 조수석 난방 |
| F50 | 40 | 액티브 스티어링 |
| F51 | 50 | 자동차 접근 시스템 |
| F52 | 50 | 발밑 모듈 |
| F53 | 50 | 발밑 모듈 |
| F54 | 60 | B+ 잠재적 유통업체 |
| F55 | — | — |
| F56 | 15 | 중앙 잠금 |
| F57 | 15 | 중앙 잠금 |
| F58 | 5 | 계기판 OBD II 소켓 |
| F59 | 5 | 스티어링 칼럼 스위치 클러스터 |
| F60 | 7,5 | 에어컨 및 난방 시스템 |
| F61 | 5 | 화물칸 조명 중앙 정보 디스플레이 글러브 컴파트먼트 조명 트렁크 조명 |
| F61 | 30 | 창 제어 |
| F63 | 30 | 창 제어 |
| F64 | 30 | 창 제어 |
| F65 | 40 | DSC |
| F66 | 50 | 연료히터(디젤) |
| F67 | 50 | 송풍기 출력단 |
| F68 | 50 | 진공 펌프 릴레이 |
| F69 | 50 | 엔진 냉각팬 |
| F70 | 50 | 2차 공기주입펌프 |
| F71 | 20 | 트레일러 소켓 |
| F72 | — | — |
| F73 | — | — |
| F73 | — | — |
| F74 | — | — |
| F75 | — | — |
| F76 | — | — |
| F77 | 30 | 연료 분사 장치 점화 코일 간섭 억제 커패시터 |
| F78 | — | — |
| F79 | — | — |
| F80 | — | — |
| F81 | — | — |
| F82 | — | — |
| F83 | — | — |
| F84 | — | — |
| F85 | — | — |
| F86 | — | — |
| F87 | — | — |
| F88 | — | — |
| 계전기 | 설명 | |
| I01068 | 릴레이, 단자 30g | |
| I01069 | 릴레이, 단자 15(PC 보드) | |
| K2 | 혼 릴레이(PC 보드) | |
| K6 | 헤드라이트 워셔 릴레이 | |
| K13 | 뒷유리 성에 제거 릴레이 | |
| K36 | 와이퍼 릴레이 1 | |
| K37 | 와이퍼 릴레이 2 | |
| K91 | 후방 와이퍼 릴레이(스포츠 왜건) | |
| K6304 | 2차 공기주입펌프 릴레이 | |
글로브 박스 뒤(2007년 3월 – 2007년 9월)
반응형
| 퓨즈 | 암페어 등급 [A] | 설명 |
| F1 | 10 | 전복 방지 제어 모듈 |
| F2 | 5 | 계기판 OBD II 플러그 |
| F3 | 20 | 조수석 난방 |
| F4 | 5 | 자동차 접근 시스템 |
| F5 | — | — |
| F6 | 15 | 변속기 제어 모듈 |
| F7 | 20 | 보조 히터 제어 모듈 |
| F8 | 20 | 사운드 시스템 앰프 |
| F9 | 10 | 액티브 크루즈 컨트롤 |
| F10 | 15 | 트레일러 모듈 |
| F11 | 10 | 라디오 |
| F12 | 20 | 컨버터블 탑 또는 선루프 제어 루프 기능 센터(FZD) |
| F13 | 5 | iDrive 컨트롤러 타이어 공기압 제어(RDC) |
| F14 | — | — |
| F15 | 5 | AUC 센서 |
| F16 | 15 | 어느 한 쪽 |
| F17 | 5 | 전화 꺼내기 상자 전화 송수신기 |
| F18 | 5 | 컨버터블: 다이버시티 안테나 기어시프트 베젤 조명 비컨버터블: 일렉트로크로믹 리어 뷰 미러 기어시프트 베젤 조명 |
| F19 | 7,5 | 사이렌 및 틸트 알람 센서 |
| F20 | 5 | DSC 트랜스퍼 케이스 제어 모듈 |
| F21 | 7,5 | 운전석 도어 스위치 클러스터 외부 백미러 |
| F22 | 10 | 종방향 역학 관리 |
| F23 | 10 | 디지털 튜너 위성 라디오 |
| F24 | 5 | DC 컨버터 팬 컷아웃 릴레이 |
| F25 | 10 | 앞좌석 안전벨트 포지셔너 제어 모듈 |
| F26 | 10 | 전화 꺼내기 상자 전화 송수신기 |
| F27 | 5 | 운전석 도어 스위치 클러스터 전화 송수신기 |
| F28 | 5 | 루프 기능 제어 센터 주차 거리 제어(PDC) |
| F29 | 5 | 앞좌석 히팅 모듈 |
| F30 | 20 | 12볼트 유틸리티 소켓 전면 시가 라이터 |
| F31 | 20 | CCC/M-ASK |
| F32 | 30 | 운전석 모듈 |
| F33 | 5 | 컴포트 액세스 제어 모듈 전면 도어 외부 핸들 제어 모듈 |
| F34 | 5 | CD 체인저 다이버시티 안테나 |
| F35 | 30 | DSC |
| F36 | 30 | 발밑 모듈 |
| F37 | 10 | 앞좌석 제어 |
| F38 | 30 | 트랜스퍼 케이스 제어 모듈 |
| F39 | 30 | 와이퍼 |
| F40 | 7,5 | 루프 기능 제어 센터 |
| F41 | 30 | 발밑 모듈 |
| F42 | 40 | 발밑 모듈 |
| F43 | — | — |
| F44 | 30 | 트레일러 모듈 |
| F45 | 40 | 액티브 스티어링 |
| F46 | 30 | 뒷유리 성에 제거 장치 |
| F47 | 20 | 트레일러 소켓 |
| F48 | 20 | 후방 와이퍼 및 워셔 제어 |
| F49 | 30 | 조수석 모듈 |
| F50 | 10 | 엔진 제어 모듈(ECM) |
| F51 | 40 | 자동차 접근 시스템 |
| F52 | 20 | 운전석 난방 |
| F53 | 20 | 조수석 난방 |
| F54 | 30 | 트레일러 모듈 |
| F55 | — | — |
| F56 | 15 | 중앙 잠금 |
| F57 | 15 | 중앙 잠금 |
| F58 | 5 | 계기판 OBD II 소켓 |
| F59 | 5 | 스티어링 칼럼 스위치 클러스터 |
| F60 | 5 | 중앙 정보 디스플레이 |
| F61 | 10 | 화물칸 조명 중앙 정보 디스플레이 글러브 컴파트먼트 조명 트렁크 조명 |
| F62 | 30 | 창 제어 |
| F63 | 30 | 창 제어 |
| F64 | 30 | 창 제어 |
| F65 | 10 | 선택기 레버 조명 종방향 역학 관리 |
| F66 | 50 | 연료히터(디젤) |
| F67 | 40 | 송풍기 출력단 |
| F68 | 40 | 발밑 모듈 |
| F69 | 50 | 400와트 엔진 냉각 팬 |
| 60 | 600와트 엔진 냉각 팬 | |
| F70 | 40 | 2차 공기주입펌프 |
| F71 | 20 | 트레일러 소켓 |
| F72 | — | — |
| F73 | — | — |
| F74 | 10 | 엔진 제어 모듈(ECM) 배기 플랩 연료 탱크 누출 진단 모듈 질소산화물 센서 |
| F75 | 10 | EAC 센서 E-박스 팬 ECM 2차 공기 펌프 릴레이 |
| F76 | 30 | 크랭크샤프트 센서 연료 탱크 벤트 밸브 공기량 센서 오일 상태 센서 가변 흡기 매니폴드 컨트롤러 볼륨 조절 밸브 |
| F77 | 30 | 연료 인젝터 점화 코일 점화 코일 간섭 억제 커패시터 |
| F78 | 30 | 캠축 센서 냉각수 온도 조절기 전기 냉각수 펌프 엔진 제어 모듈(ECM) VANOS 밸브 웨이스트 게이트 밸브 |
| F79 | 30 | 크랭크케이스 브리더 히팅 산소 센서 히팅 |
| F80 | 40 | 비터보: 전기 냉각수 펌프 |
| F81 | 30 | 트레일러 모듈 |
| F82 | — | — |
| F83 | 40 | 발밑 모듈 |
| F84 | 30 | 헤드라이트 워셔 펌프 |
| F85 | — | — |
| F86 | — | — |
| F87 | — | — |
| F88 | 20 | 연료펌프(EKPS) |
728x90
| 숫자 | 정말 |
| I01068 | 릴레이, 단자 30g |
| K36 | 와이퍼 릴레이 1 |
| K37 | 와이퍼 릴레이 2 |
글로브박스 뒤 (09.2007-2010)
| 퓨즈 | 암페어 등급 [A] | 설명 |
| F1 | 10 | 후방 와이퍼 및 워셔 |
| F2 | 5 | 계기판 OBD II 플러그 |
| F3 | 20 | 조수석 난방 |
| F4 | 10 | 엔진 제어 모듈(ECM)' |
| F5 | — | — |
| F6 | 5 | AUC 센서 DC 컨버터 |
| F7 | 20 | 루프 기능 센터(FZD) 주차 거리 제어 장치(PDC) |
| F8 | 20 | 시가 라이터 유틸리티 12볼트 콘센트 |
| F9 | 5 | 운전석 도어 스위치 클러스터 전화 |
| F10 | 5 | 앞좌석 난방 |
| F11 | 20 | 크랭크샤프트 센서 엔진 제어 모듈(ECM) 연료 탱크 벤트 밸브 연료량 조절 밸브 공기량 센서 오일 상태 센서 가변 흡기 매니폴드 컨트롤러 |
| F12 | 15 | 진공 펌프 릴레이 |
| F13 | 5 | 전화 USB 허브 |
| F14 | 10 | 라디오 |
| F15 | 20 | 증폭기 |
| F16 | 10 | EAC 센서 E-박스 팬 엔진 제어 모듈(ECM) 라디에이터 셔터 제어 2차 공기 펌프 릴레이 |
| F17 | 10 | 엔진 제어 모듈(ECM) 배기 플랩 연료 탱크 누출 진단 모듈 |
| F18 | 10 | 디지털 튜너 위성 라디오 |
| F19 | 5 | CD 체인저 컨버터블: 다이버시티 안테나 |
| F20 | 10 | 좌석 제어 |
| F21 | 10 | 액티브 크루즈 컨트롤 |
| F22 | 15 | 자동변속기 제어 모듈 |
| F23 | 20 | 보조히터 제어 |
| F24 | 15 | 견인 모듈 |
| F25 | 20 | 컨버터블 탑 모듈 루프 컨트롤 센터(FZD) |
| F26 | 5 | 동적 안정성 제어(DSC) 트랜스퍼 케이스 제어 모듈 |
| F27 | 5 | iDrive 컨트롤러 타이어 공기압 제어(RDC) |
| F28 | 5 | 냉각팬 컷아웃 릴레이 DC 컨버터 |
| F29 | 5 | 선 루프 |
| F30 | 10 | 안전벨트 포지셔너 컨트롤러 |
| F31 | 30 | 트레일러 모듈 |
| F32 | 30 | 트레일러 모듈 |
| F33 | 40 | 전동식 냉각수 펌프 |
| F34 | 5 | CD 체인저 다이버시티 안테나 |
| F35 | 30 | DSC |
| F36 | 40 | CAS(자동차 접근 시스템) |
| F37 | 30 | 캠축 센서 냉각수 온도 조절기 ECM 전기 냉각수 펌프 VANOS 밸브 폐기물 게이트 밸브 |
| F38 | 30 | 크랭크케이스 브리더 히팅 엔진 제어 모듈(ECM) 산소 센서 히팅 |
| F39 | 30 | 연료 인젝터 점화 코일 점화 코일 간섭 억제 커패시터 |
| F40 | 30 | 트랜스퍼 케이스 제어 |
| F41 | 30 | 발밑 모듈(FRM) |
| F42 | 40 | 발밑 모듈 |
| F43 | 30 | 헤드라이트 워셔 펌프 |
| F44 | 30 | 트레일러 모듈 |
| F45 | 30 | 조수석 모듈 |
| F46 | 30 | 운전석 모듈 |
| F47 | 30 | 뒷유리 김서림 방지 장치 |
| F48 | 30 | 헤드라이트 워셔 후방 와이퍼 및 워셔 제어 장치 |
| F49 | 40 | 조수석 모듈 |
| F50 | 30 | 와이퍼 제어 |
| F51 | 40 | 자동차 접근 시스템 |
| F52 | — | — |
| F53 | 10 | 롤오버 보호 |
| F54 | 7,5 | 도난경보 사이렌, 기울기 센서 컨버터블: 도어 마이크로파 센서 |
| F55 | 5 | CAS(자동차 접근 시스템) |
| F56 | 20 | CCC/M-ASK |
| F57 | 15 | 어느 한 쪽 |
| F58 | 5 | 계기판 OBD II 소켓 |
| F59 | 5 | 전화 |
| F60 | 5 | 중앙 정보 디스플레이 |
| F61 | 5 | 컴포트 액세스 제어 모듈 듀얼 원격 제어 수신기 전면 도어 핸들 제어 모듈 |
| F62 | 7,5 | 루프 기능 제어 센터(FZD) |
| F63 | 5 | 다이버시티 안테나 전기 변색 백미러 셀렉터 레버 조명 |
| F64 | 5 | OBD II 플러그 |
| F65 | 10 | 선택기 레버 조명 종방향 역학 관리 |
| F66 | 7,5 | 운전석 도어 스위치 클러스터 조수석 아웃사이드 미러 |
| F67 | 20 | DSC |
| F68 | 20 | 운전석 히팅모듈 |
| F69 | — | — |
| F70 | 20 | 연료펌프(EKPS) |
| F71 | 20 | 트레일러 모듈 |
| F72 | 15 | 중앙 잠금 |
| F73 | 15 | 중앙 잠금 |
| F74 | 5 | 계기판 |
| F75 | 5 | 조수석 모듈 |
| F76 | 5 | 라디오 |
| F77 | 10 | 글러브 컴파트먼트 조명 난방 및 에어컨 트렁크 또는 화물실 조명 |
| F78 | 30 | 창 제어 |
| F79 | 30 | 와이퍼 제어 |
| F80 | 30 | 창 제어 |
| F81 | 30 | 발밑 모듈 |
| F82 | 30 | DSC 제어 모듈 |
| F83 | 40 | 발밑 모듈 |
| F84 | 40 | 발밑 모듈 |
| F85 | 30 | CAS(자동차 접근 시스템) |
| F86 | 40 | 발밑 모듈 |
| F87 | — | — |
| F88 | 40 | 부는 사람 |
| F89 | 40 | 보조 공기 펌프 릴레이 |
| F90 | 40 | DSC 제어 모듈 |
| F91 | — | — |
| F91 | 50 | 400와트 엔진 냉각 팬 |
| 60 | 600와트 엔진 냉각 팬 |
| 숫자 | 정말 |
| I01068 | 릴레이, 단자 30g |
| K36 | 와이퍼 릴레이 1 |
| K37 | 와이퍼 릴레이 2 |
| 숫자 | 설명 |
| 1 | 배터리 안전 단자(BST) |
| 2 | B+ 교차점, 시동기 및 교류 발전기에 대한 라인 |
| 삼 | 엔진 전자장치 라인 |
| 4 | IBS전자로 연결되는 라인 |
| 5 | 정션박스 라인 |
| 6 | 배터리 센서(IBS) |
| 7 | 배터리 접지 케이블 |
| 8 | 높은 암페어 퓨즈(가용 링크) |
| 9 | 주택 |
| 10 | 고전류 커넥터 |
| 11 | 배터리 |
| 퓨즈 | 암페어 등급 [A] | 설명 |
| 2007년 3월 3일까지 | ||
| F104 | — | 지능형 배터리 센서(IBS) |
| F105 | 100 | 전자식 파워 스티어링 |
| F106 | 100 | 보조히터 |
| 전기보조히터 | ||
| F108 | 250 | 전기 배선함 |
| F203 | 100 | B+ 단자(엔진룸) |
| — | — | 스타터, 배터리 |
| 2007년 3월부터 | ||
| F101 | 250 | 전기 배선함 |
| F102 | 100 | B+ 단자(엔진룸), 스타터, 배터리 |
| F103 | 100 | 전자식 파워 스티어링 |
| F104 | 100 | 보조히터 |
| F105 | — | 지능형 배터리 센서(IBS) |
| F106 | 100 | 전기보조히터 |
엔진 전자 퓨즈(2007년 3월까지 논터보)
| 숫자 | 설명 |
| A6000 | 엔진 제어 모듈(ECM) |
| K6300 | DME 메인 릴레이 |
| K6319 | 밸브트로닉(VVT) 릴레이 |
| K6327 | 연료 분사기 릴레이 |
| K6539 | 크랭크케이스 브리더 가열 릴레이 |
퓨즈암페어 등급 [A]설명
F0130점화 코일
간섭 억제 커패시터
F0230냉각수 온도 조절기
전기 냉각수 펌프
배기 캠축 센서
배기 VANOS 솔레노이드
흡기 캠축 센서
흡기 VANOS 솔레노이드
F0320크랭크샤프트 센서
엔진 제어 모듈(ECM)
연료 탱크 벤트 밸브
공기량 센서
오일 상태 센서
가변 흡기 매니폴드 컨트롤러
F0430크랭크케이스 브리더 히터
산소 센서 히터
F0530연료 분사기 릴레이
F0610EAC 센서
E-박스 팬 배기
플랩
연료 탱크 누출 진단 모듈
정션 박스
2차 공기 주입 질량 공기유량 센서
F0740밸브트로닉(WT) 계전기
F0930전동식 냉각수 펌프
F0105크랭크케이스 브리더 가열 릴레이
엔진 전자 퓨즈(2007년 3월부터 터보)
K6300
DME 메인 릴레이
| 숫자 | 설명 |
| A2076 | B+ 파워 |
| 퓨즈 | 암페어 등급 [A] | 설명 |
| F01 | 30 | 점화 코일 간섭 억제 커패시터 |
| F02 | 30 | 냉각수 온도 조절기 전기 냉각수 펌프 엔진 제어 모듈(ECM) 배기 캠축 센서 배기 VANOS 솔레노이드 흡기 캠축 센서 흡기 VANOS 센서 웨이스트게이트 밸브 |
| F03 | 20 | 크랭크축 센서 연료 탱크 환기 밸브 오일 상태 센서 볼륨 조절 밸브 |
| F04 | 30 | 크랭크케이스 브리더 히터 산소 센서 히터 |
| F05 | — | — |
| F06 | 10 | E-박스 팬 배기 플랩 연료 탱크 누출 진단 모듈 |
| F07 | 40 | 전동식 냉각수 펌프 |
엔진 전자 퓨즈(2007년 3월까지 논터보)
| 숫자 | 설명 |
| A6000 | 엔진 제어 모듈(ECM) |
| K6319 | 밸브트로닉 릴레이 |
| K9137 | 전기 냉각팬 차단 릴레이 |
| 퓨즈 | 암페어 등급 [A] | 설명 |
| F07 | 40 | 밸브트로닉(WT) 계전기 |
엔진 전자 퓨즈(2007년 3월부터 터보)
| 숫자 | 설명 |
| A6000 | 엔진 제어 모듈(ECM) |
| K9137 | 전기 냉각팬 차단 릴레이 |
F0750 전동식 냉각식 펌프
2차 공기주입펌프 릴레이(2009~2010 논터보)
BMW E46 냉각팬 교체 방법 BMW E46 Cooling Fan Replacement
BMW E46 모델에는 2개의 냉각 팬 구성이 장착되었습니다. BMW E46 냉각 시스템 구성 요소는 다음과 같습니다: 라디에이터 및 냉각수 오버플로 탱크 벨트 구동식 워터 펌프가 엔진 블록 전면에 볼트로
stanceold.tistory.com
1000 PS! BMW Z3 M 쿠페 슈퍼차저 장착!
sneaker(영국에서는 clown 슈 -> clown 슈)라고도 불리는 독특한 Z3 Coupé(E36 / 8)를 모르는 BMW 팬은 누구입니까? 특히 M Coupé는 325년부터 장착된 54 PS(이전에는 321hp의 S50 엔진)가 장착된 S2001 엔진과 함께
stanceold.tistory.com
1966년 초기 포드 브롱코,1966년 초기 포드 브롱코의 탄생과 그 영향
"1966년 초기 포드 브롱코의 탄생과 그 영향" 포드 브롱코는 미국 자동차 시장에서 정통 스포츠 유틸리티 차량(SUV)의 시조새로 여겨지며, 오늘날 그 명성을 빛내고 있습니다. 이 포스트에서는 1966
stanceold.tistory.com
728x90
반응형
SMALL
'올드카,클래식카' 카테고리의 다른 글
| 2024 BMW XM, 새로운 라벨 부착 및 거의 1만 달러 할인 (1) | 2024.05.30 |
|---|---|
| 2018 포르쉐 718 카이맨 GTS (1) | 2024.05.24 |
| 2024년 새로운 애스턴 마틴 밴티지 – 사진 New 2024 Aston Martin Vantage – pictures (0) | 2024.05.16 |
| 클래식카 1990–2002 Mercedes-Benz 500SL (0) | 2024.05.13 |
| 2024 BMW X3 M (1) | 2024.05.12 |
